1 viens vakuuma laminēts stikls
Produktu var izgatavot vienpusējā sviestmaižu struktūrā vai divpusējā sviestmaižu konstrukcijā. EVA filmas (pazīstams arī kā EN plēve) biezums ir aptuveni 0,4 un 0,7 mm. Polikarbonāta loksnes biezums ir aptuveni 1,2 mm. Papildu stikla plāksni izvēlas no 2,5 mm līdz 5 mm, un var izmantot arī rūdītu stiklu. Ir vēl viens veids, kā izgatavot vakuuma laminētu stiklu, kas ir līme starp diviem stikla slāņiem un pēc tam to nožāvē, sildot. Var izgatavot arī vakuuma laminētu stiklu. Tās īpašības ir drošība un pretaizdzīšana. Tajā pašā laikā tā siltuma pārneses koeficients, skaņas izolācija un vēja spiediena izturība ir arī augstāka par sākotnējo vakuuma stikla loksni, un kopējais biezums ir salīdzinoši plāns. Sakarā ar salīdzinoši augsto stikla un laminētā slāņa siltumvadītspēju, to ieguldījums termiskajā pretestībā ir salīdzinoši mazs. Tāpēc vakuuma laminētā stikla siltuma pārneses koeficients ir tikai nedaudz mazāks nekā vakuuma stikla, bet tā skaņas izolācijas veiktspēja tiks ievērojami uzlabota.

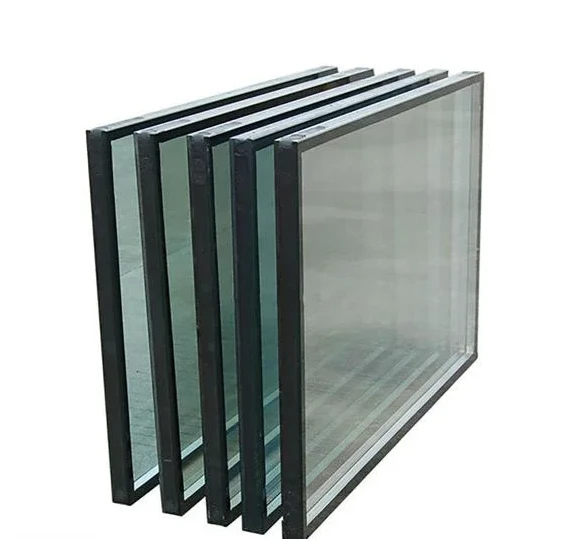

2 "vakuums + izolācija" kombinēts vakuuma stikls
Šī struktūra ir līdzvērtīga vakuuma stikla kā stikla gabala apstrādei un pēc tam to apvieno ar papildu stikla plāksni, lai veidotu dobu slāni. Papildu stikla plāksnes biezums parasti tiek izvēlēts kā 5 vai 6 mm rūdīts stikls un novietots uz ēkas ārpuses. To var arī padarīt par divpusēju dobu kombinācijas formu "dobs + vakuums + dobs".
Papildus drošības problēmu risināšanai šādas kombinācijas uzlabo arī to siltuma izolāciju un skaņas izolācijas veiktspēju. It īpaši, ja papildu stikla plāksne arī atlasa zemu E rūdītu stiklu, siltuma pārneses koeficients tiek vēl vairāk samazināts.
Aprēķinot šāda veida kombinēto stiklu, vispirms ir jāatzīst principā, ka temperatūras un temperatūras starpības diapazonā mēs apspriežam, termiskā starojuma viļņa garums ir tāla infrasarkanā joslā 4–40μm. Soda-kalcija stikls šajā joslā būtībā ir necaurspīdīgs pret elektromagnētisko starojumu. Tāpēc, aprēķinot vairāk nekā trīs stikla gabalu starojošo termisko pretestību, nav jāapsver starojuma ietekme, kas iet caur pirmo gabalu uz trešā gabala. Vienkārši aprēķiniet segmentos un pēc tam pievienojiet tos kopā. Tāpēc, ja kombinācijas "vakuuma + dobuma" kopējā termiskā pretestība ir r kombinācija, to var uzrakstīt šādi: r kombinācija=r + r dobi
Formulā R ir vakuuma stikla termiskā pretestība
R izolējošā stikla termiskā pretestība ir izgatavota no diviem stikla gabaliem no tāda paša biezuma kā papildu stikla plāksne
Aprēķinātā R kombinācija tikai aprēķina vēl viena stikla gabala termisko pretestību ar ļoti nelielu kļūdu.
3 "Vacuum Interlayer + Hollow" struktūra
Šīs struktūras siltuma pārneses koeficients ir līdzīgs iepriekšminētajai "vakuuma + dobu" struktūrai. Tomēr papildus zemas siltuma pārneses koeficienta un drošības nodrošināšanas priekšrocībām šīs struktūras priekšrocības ietver plānāku biezumu nekā "dobi + vakuums + dobi", un asimetrijas dēļ abās vakuuma stikla pusēs tiek samazināta skaņas pārnešanas rezonanse, tādējādi uzlabojot skaņas izolācijas veiktspēju.
Savulaik tika izveidots paraugs mūzikas mācīšanas ēkai Pekinā. Tas bija no 6+0.38 eva +4 l +0.15 v +4+12 {+6 struktūras struktūras ar kopējo biezumu 32,5 mm. Svērtā skaņas izolācija, ko mēra Tsinghua Universitātes ēkas fizikas laboratorija, bija 42dB, kas bija tikai 3dB īsākais no visaugstākā svērtā skaņas izolācijas standarta stikla aizkaru sienām valstī. Siltuma pārneses koeficients var būt no 0,7-0,9WM-2K-1, ko nosaka izvēleZems stikls.

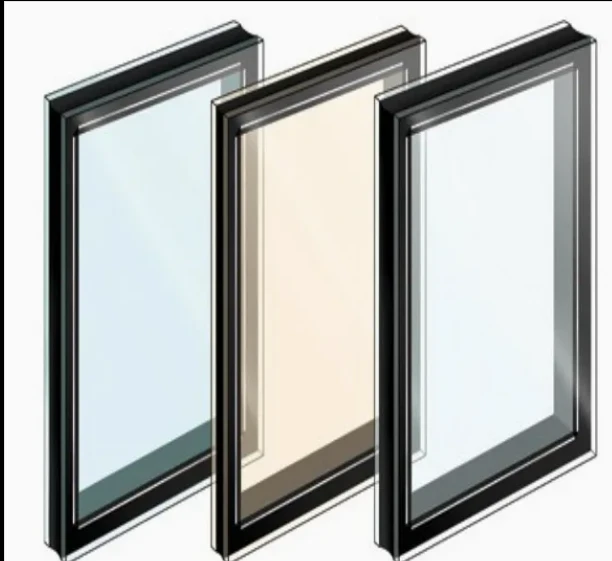

4. Divkārša vakuuma slāņa vakuuma stikls
Šīs struktūras kopējo siltumizturību var uzskatīt par divu vakuuma stiklu termiskās pretestības summu. Ja tiek izmantotas vienas un tās pašas struktūras vakuuma brilles, kopējā termiskā pretestība ir divreiz vairāk nekā viena vakuuma stikla, tas ir, r divkāršs vakuums =2 r
Formulā R apzīmē viena vakuuma stikla termisko pretestību
Jāatzīmē, ka dažādas zemas E plēves pozīcijas konstrukcijā neietekmē K vērtību, bet tikai trīs stikla gabalu temperatūras sadalījumu faktiskās lietošanas laikā.
Dubultā vakuuma stiklam ir augsta termiskā pretestība, zema K vērtība un tas ir ļoti plāns, spējīgs būt aptuveni 9 mm biezs. To var arī padarīt par dubultā vakuuma slāņa laminētu drošības stiklu, un tam ir liels attīstības potenciāls.
